Установки оседиагональных (шнековых) насосов УОДН

Насосные установки УОДН, созданные на основе оседиагональных (шнековых) насосов ОДН, производятся компанией ООО "Энерго-Сервис" серийно в соответствии  c ТУ 28.13.14 001 30993168 2018 и сертифицированы на соответствие требованиям Евразийского экономического союза:
- ТР ТС 010/2011 "О безопасности машин и оборудования"
- ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"
- ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
Назначение
Насосные установки УОДН - высоко производитель-ные насосные агрегаты, предназначенные для перекачивания:
- темных (нефть, мазут, масла) и светлых (бензин, дизтопливо) нефтепродуктов;
- загрязненных нефтеостатков из емкостей, цистерн, резервуаров;
- морской, пресной, минеральной воды;
- осадков сточных вод и промстоков, солевых и глиняных растворов, с высоким содержанием твердых частиц;
- химически активных жидкостей.
Область применения
Насосные установки УОДН нашли широкое применение на предприятиях:
- нефтегазодобывающей отрасли (на нефтепромыслах);
- топливно-энергетического комплекса (для работ на нефтебазах, нефтяных терминалах, наливных эстакадах);
- жилищно-коммунальных хозяйств (системах очистки сточных вод, станциях аэрации);
- ж/д станциях и морских терминалах (слив/налив ж/д цистерн, танкеров, емкостей);
- аварийно-спасательных служб (экстренных ситуациях при погрузке/разгрузке нефтепродуктов, разливах нефти).
Основные преимущества
- высокая всасывающая способность (до 8,5 м.);
- способность перекачивать высоковязкие жидкости (до 500сСт);
- допустимость в перекачиваемой среде  твердых частиц диаметром 5-20 мм с объемной концентрацией 2-10%;
- возможность перекачивать газонасыщенную жидкость (до 30 % свободного газа).

Основные преимущества насосных установок УОДН - ООО "Энерго-Сервис"
Конструктивные особенности
Главной особенностью установок является применение в насосах шнековых колес с винтовыми лопастями переменного шага, что позволяет получить межлопаточный канал, обеспечивающий низкую гидродинамическую нагруженность лопастей, высокие антикавитационные и энергетические показатели, совмещающие в одном насосе качества динамических (осевых, центробежных) и объемных (винтовых, поршневых) насосов.

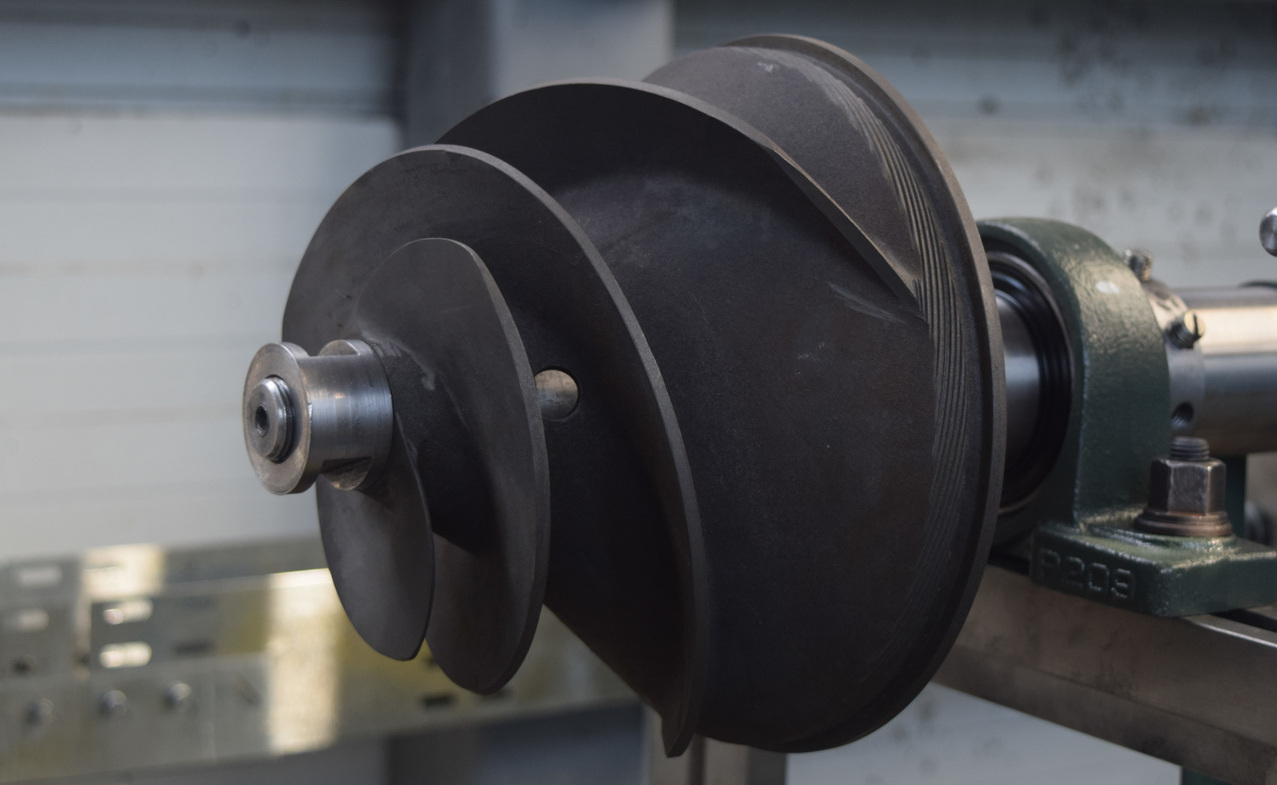

Шнек или шнековое колесо ОДН 201 - ООО "Энерго-Сервис"
Технические характеристики насосных установок УОДН
Технические характеристики насосных установок УОДН - ООО "Энерго-Сервис"
При условии обеспечения:
- текучести;
- отсутствия фазового перехода жидкости в твёрдую фазу;
- вязкости, не превышающей предельно допустимую величину 500 сСт.
Комплектация и исполнение
  Насосные установки, в зависимости от комплектации и примененных материалов, могут изготавливаться как в общепромышленном, так и взрывобезопасном исполнении для эксплуатации на простых и опасных производственных объектах.
  В зависимости от условий эксплуатации и перекачиваемой среды, в насосах устанавливаются следующие уплотнения вала: манжетное, одинарное торцовое с защитной ступенью и двойное торцовое.
  Соответствие обозначений  насосных установок, в зависимости от исполнений по расположению выходного патрубка, типа уплотнения вала и применяемого электродвигателя с указанием массы, габаритных, установочных и присоединительных размеров приведены в таблице:
Схема условного обозначения насосной установки УОДН
Схема условного обозначения насосной установки УОДН - ООО "Энерго-Сервис"
Пример обзначения при заказе:
УОДН 290-150-125-18,5-Т
УОДН – тип насосной установки;
290 -  диаметр рабочего колеса, мм;
150 - диаметр условного прохода входного фланца, мм;
125 - диаметр условного прохода выходного фланца, мм;
18,5 - мощность электродвигателя, кВт;
Т – торцовое уплотнение вала.
Производство и продажа насосных установок УОДН ООО "Энерго-Сервис"

Установки оседиагональных (шнековых) насосов УОДН

      Насосные установки УОДН, созданные на основе оседиагональных (шнековых) насосов ОДН, производятся компанией ООО "Энерго-Сервис" серийно в соответствии c ТУ 28.13.14-001-30993168-2018 и сертифицированы на соответствие требованиям Евразийского экономического союза:
- ТР ТС 010/2011 "О безопасности машин и оборудования";
- ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах";
- ТР ТС 020/2011 "Электромагнитная совместимость технических средств".

Назначение

       Насосные установки УОДН - высокопроизводительные насосные агрегаты, предназначенные для перекачивания:
- темных (нефть, мазут, масла) и светлых (бензин, дизтопливо) нефтепродуктов;
- загрязненных нефтеостатков из емкостей, цистерн, резервуаров;
- морской, пресной, минеральной воды;
- осадков сточных вод и промстоков, солевых и глиняных растворов, с высоким содержанием твердых частиц;
- химически активных жидкостей.

Область применения

Насосные установки УОДН нашли широкое применение на предприятиях:
- нефтегазодобывающей отрасли (на нефтепромыслах);
- топливно-энергетического комплекса (для работ на нефтебазах, нефтяных терминалах, наливных эстакадах);
- жилищно-коммунальных хозяйств (системах очистки сточных вод, станциях аэрации);
- ж/д станциях и морских терминалах (слив/налив ж/д цистерн, танкеров, емкостей);
- аварийно-спасательных служб (экстренных ситуациях при погрузке/разгрузке нефтепродуктов, разливах нефти).

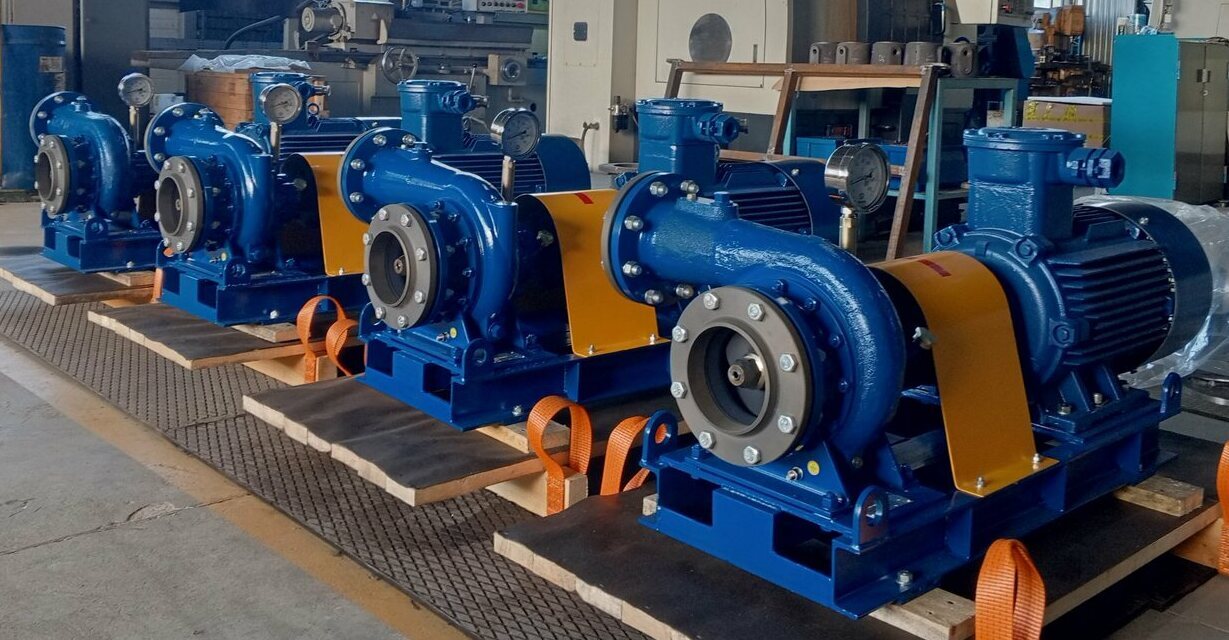

Оседиагональный шнековый насос ОДН производства ООО "Энерго-Сервис"

Основные преимущества

- высокая всасывающая способность (до 8,5 м.);
- способность перекачивать высоковязкие жидкости (до 500сСт);
- допустимость в перекачиваемой среде твердых частиц диаметром 5-20 мм с объемной концентрацией 2-10%;
- возможность перекачивать газонасыщенную жидкость (до 30 % свободного газа)

Конструктивные особенности

       Главной особенностью установок является применение в насосах шнековых колес с винтовыми лопастями переменного шага, что позволяет получить межлопаточный канал, обеспечивающий низкую гидродинамическую нагруженность лопастей, высокие антикавитационные и энергетические показатели, совмещающие в одном насосе качества динамических (осевых, центробежных) и объемных (винтовых, поршневых) насосов.

Технические характеристики насосных установок УОДН

Наименование параметров и характеристик, единицы измеренияУсловное обозначение насосной установки
УОДН 200-150-125 подробнее...УОДН 201-125-80 подробнее...УОДН 201-125-80 подробнее...УОДН 230-200-150 подробнее...УОДН 240-175-150-А подробнее...УОДН 290-150-125 побробнее...УОДН 300-200-150 подробнее...
исп. 00-00...11исп. 00-12...17
Подача, Q, м³ /час144 (75 ... 185)70 (50 ... 95)90 (60 ... 120)240 (50 ... 300)240 (50 ... 300)126 (25 ... 185)300 (100 ... 450)
Напор, Н, м40 (52... 28)45 (60 ... 30)50 (62 ... 40)49 (70 ... 32)49 (70 ... 32)24 (30 ... 20)60 (90 ... 35)
Высота всасывания, м, не менее8,5
Температура перекачиваемой жидкости, °C-20 ... 90
Вязкость перекачиваемой жидкости, сСт, не более500
Плотность перекачиваемой жидкости, кг/м³, не более1000
Объемная концентрация твердых частиц в жидкости, %, не более10
Максимальный размер твердых частиц в жидкости, мм10101010102020
Мощность электродвигателя, кВт3018,5/2230555518,590/110
Частота вращения вала насоса, об/мин3000300030003000300015003000
Внешняя утечка в местах соединенийотсутствует
Утечка уплотняемой среды через торцовое уплотнение, см³/час, не более2
Корректированный уровень звуковой мощности, дБА, не более10210010010010094108
Среднее квадратическое значение виброскорости, мм/с, не более4,44,54,54,54,54,54,5
Применяемое в насосе уплотнение валаманжетное; торцовое; двойное торцовое.
При условии обеспечения:
- текучести;
- отсутствия фазового перехода жидкости в твёрдую фазу;
- вязкости, не превышающей предельно допустимую величину 500 сСт.

Комплектация и исполнение

      Насосные установки, в зависимости от комплектации и примененных материалов, могут исполняться для следующих климатических зон: У – умеренный, (+40/-45°С); УХЛ - умеренный и холодный климат (+40/-60°С) и изготавливаться как в общепромышленном, так и взрывобезопасном исполнении для эксплуатации на простых и опасных производственных объектах. В взрывобезопасном исполнении насосные установки имеет степень взрывозащиты 1Ex d IIB T4, комплектуется взрывозащищёнными электродвигателями и имеют степень защиты IP54. Могут устанавливаться в помещениях класса    В-Iа, В-Iб, В-Iг, В-IIа, П-I, П-II.
      В зависимости от условий эксплуатации и перекачиваемой среды, в насосах устанавливаются следующие уплотнения вала: манжетное (при перекачке неагрессивных сред), одинарное торцовое с защитной ступенью (для сред категории взрывоопасности II A и II B, группы взрывоопасности Т1, Т2, Т3 и класса опасности 3, 4 ), двойное торцовое (для сред группы взрывоопасности Т4, класса опасности 2) которые регламентированы ГОСТ 31839-2012 «Насосы и насосные агрегаты. Общие требования безопасности».
       Соответствие обозначений  насосных установок, в зависимости от исполнений по расположению выходного патрубка, типа уплотнения вала и применяемого электродвигателя с указанием массы, габаритных, установочных и присоединительных размеров приведены в таблице:
Условное обозначениеОбозначениеГабаритные размеры, ммМасса, кгЧертеж
ДлинаШиринаВысота
УОДН 120-100-65-К-3-М5Н.31.00.0071622237472Приложение А
УОДН 120-100-65-3-М5Н.31.00.00-0171622237472
УОДН 120-100-65-К-В-3-М5Н.31.00.00-0271623537472
УОДН 120-100-65-В-3-М5Н.31.00.00-0371623537472
УОДН 120-100-65-К-3-Т5Н.31.00.00-0471622237472
УОДН 120-100-65-3-Т5Н.31.00.00-0571622237472
УОДН 120-100-65-К-В-3-Т5Н.31.00.00-0671623537472
УОДН 120-100-65-В-3-Т5Н.31.00.00-0771623537472
УОДН 120-100-65-К-3-М-П5Н.33.00.001157770780130Приложение Б
УОДН 120-100-65-3-М-П5Н.33.00.00-011157770780130
УОДН 120-100-65-К-3-Т-П5Н.33.00.00-021157770780130
УОДН 120-100-65-3-Т-П5Н.33.00.00-031157770780130
МОДН 120/60-К-В-5,5-М5Н.32.00.001157950880115Приложение В
МОДН 120/60-В-5,5-М5Н.32.00.00-011157950880115
МОДН 120/70-К-В-6,6-М5Н.32.00.00-021157950880110
МОДН 120/70-В-6,6-М5Н.32.00.00-031157950880110
МОДН 120/70-К-В-6-М5Н.32.00.00-041157950880110
МОДН 120/70-В-6-М5Н.32.00.00-051157950880110
УОДН 200-150-125-30-М5Н.60.00.001212542607385,5Приложение Г
УОДН 200-150-125-30-Т5Н.60.00.00-011212542607385,5
УОДН 200-150-125-30-ТД5Н.60.00.00-0212125421800400Приложение Д
УОДН 200-150-125-В-30-М5Н.60.00.00-031212471607385,5Приложение Г
УОДН 200-150-125-В-30-Т5Н.60.00.00-041212471607385,5
УОДН 200-150-125-В-30-ТД5Н.60.00.00-0512124761800400Приложение Д
УОДН 201-125-80-18,5-М5Н.20.00.001138453597326Приложение Е
УОДН 201-125-80-18,5-Т5Н.20.00.00-011138453597326
УОДН 201-125-80-18,5-ТД5Н.20.00.00-0211385391790346Приложение Ж
УОДН 201-125-80-В-18,5-М5Н.20.00.00-031138431597326Приложение Е
УОДН 201-125-80-В-18,5-Т5Н.20.00.00-041138431597326
УОДН 201-125-80-В-18,5-ТД5Н.20.00.00-0511385391790346Приложение Ж
УОДН 201-125-80-22-М5Н.20.00.00-061138453607353Приложение З
УОДН 201-125-80-22-Т5Н.20.00.00-071138453607353
УОДН 201-125-80-22-ТД5Н.20.00.00-0811385391800373Приложение И
УОДН 201-125-80-В-22-М5Н.20.00.00-091138431607353Приложение З
УОДН 201-125-80-В-22-Т5Н.20.00.00-101138431607353
УОДН 201-125-80-В-22-ТД5Н.20.00.00-1111385391800373Приложение И
УОДН 201-125-80-30-М5Н.20.00.00-121208453607388Приложение З
УОДН 201-125-80-30-Т5Н.20.00.00-131208453607388
УОДН 201-125-80-30-ТД5Н.20.00.00-1412085391800408Приложение И
УОДН 201-125-80-В-30-М5Н.20.00.00-151208431607388Приложение З
УОДН 201-125-80-В-30-Т5Н.20.00.00-161208431607388
УОДН 201-125-80-В-30-ТД5Н.20.00.00-1712085391800408Приложение И
УОДН 290-150-125-18,5-М5Н.40.00.001205585652370Приложение К
УОДН 290-150-125-18,5-Т5Н.40.00.00-011205585652370
УОДН 290-150-125-18,5-ТД5Н.40.00.00-0212055851840410Приложение Л
УОДН 290-150-125-В-18,5-М5Н.40.00.00-031205524652370Приложение К
УОДН 290-150-125-В-18,5-Т5Н.40.00.00-041205524652370
УОДН 290-150-125-В-18,5-ТД5Н.40.00.00-0512055241840410Приложение Л
УОДН 290-150-125-18,5-М-П5Н.36.00.00144010501056420Приложение М
УОДН 290-150-125-18,5-Т-П5Н.36.00.00-01144010501056420
УОДН 300-200-150-90-М5Н.80.00.001719832953950Приложение Н
УОДН 300-200-150-90-Т5Н.80.00.00-011719832953950
УОДН 300-200-150-90-ТД5Н.80.00.00-0217198321865990Приложение П
УОДН 300-200-150-В-90-М5Н.80.00.00-031719832953950Приложение Н
УОДН 300-200-150-В-90-Т5Н.80.00.00-041719832953950
УОДН 300-200-150-В-90-ТД5Н.80.00.00-0517198321865990Приложение П
УОДН 300-200-150-110-М5Н.80.00.00-0617198321015950Приложение С
УОДН 300-200-150-110-Т5Н.80.00.00-0717198321015950
УОДН 300-200-150-110-ТД5Н.80.00.00-0817198321895990Приложение Т
УОДН 300-200-150-В-110-М5Н.80.00.00-0917198321015950Приложение С
УОДН 300-200-150-В-110-Т5Н.80.00.00-1017198321015950
УОДН 300-200-150-В-110-ТД5Н.80.00.00-1117198321895990Приложение Т

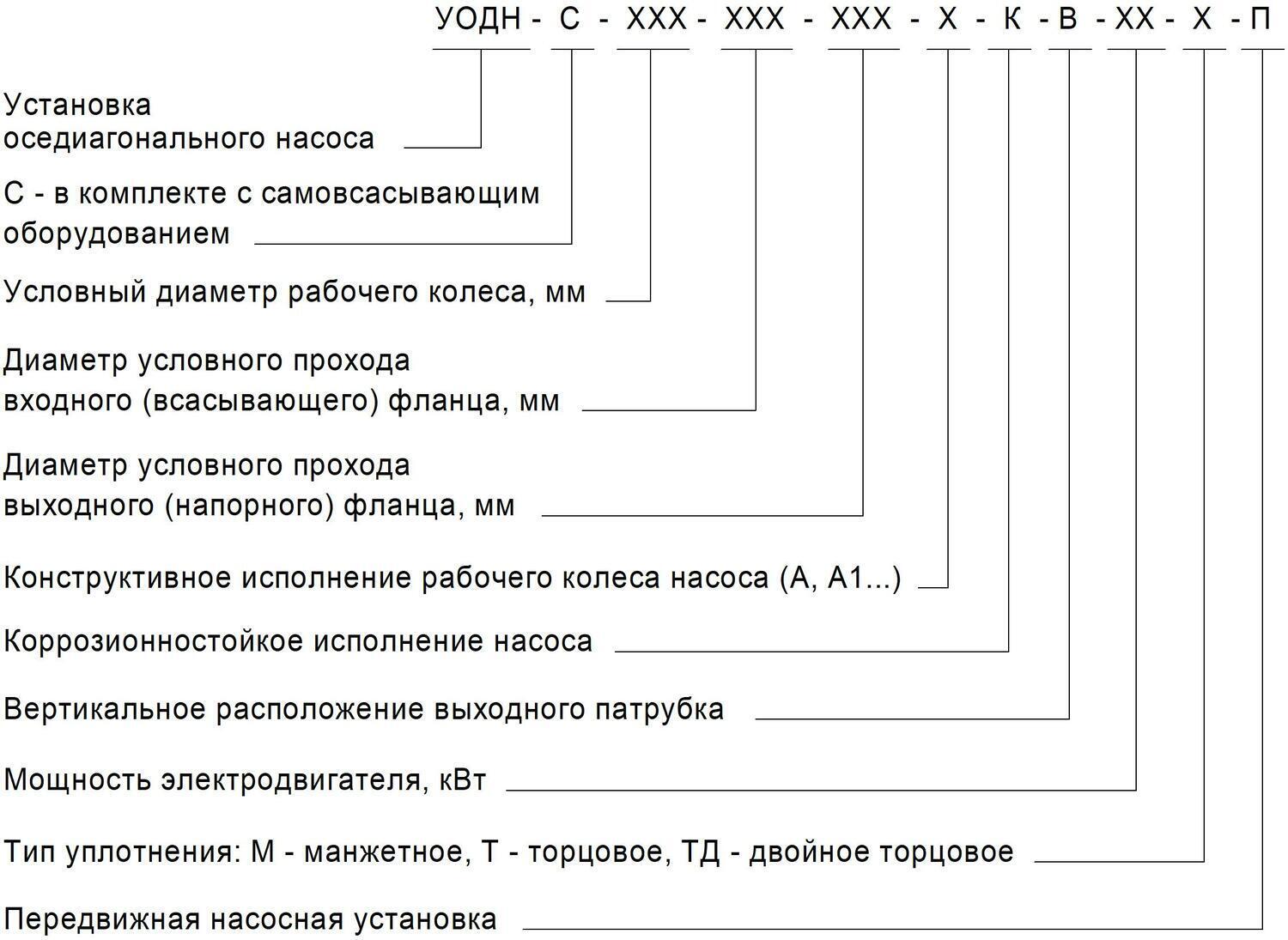

Схема условного обозначения насосной установки УОДН

Схема условного обозначения насосной установки УОДН
Пример обзначения при заказе:

УОДН 290-150-125-18,5-Т

УОДН – тип насосной установки
290 -  диаметр рабочего колеса, мм
150 - диаметр условного прохода входного фланца, мм;
125 - диаметр условного прохода выходного фланца, мм;
18,5 - мощность электродвигателя, кВт
Т – торцовое уплотнение вала.
